آزمون های مخصوص کارتن مونتاژ شده

زمان مطالعه: 9 دقیقه آزمون های مخصوص کارتن مونتاژ شده | طبق FICCI، محصولات مقوایی بیش از 30 درصد از صنعت بسته بندی را تشکیل می دهند. این به این دلیل است که جعبه های کارتن مخصوص بسیار محبوب هستند. به عنوان مثال ظروف شکاف دار معمولی یکی از پرکاربردترین انواع جعبه ها برای حمل و نقل و ذخیره ...

آزمون های مخصوص کارتن مونتاژ شده
9 دقیقه مطالعه
0 دیدگاه ثبت شده
مدیر سایت
زمان مطالعه: 9 دقیقه

آزمون های مخصوص کارتن مونتاژ شده | طبق FICCI، محصولات مقوایی بیش از 30 درصد از صنعت بسته بندی را تشکیل می دهند. این به این دلیل است که جعبه های کارتن مخصوص بسیار محبوب هستند.

به عنوان مثال ظروف شکاف دار معمولی یکی از پرکاربردترین انواع جعبه ها برای حمل و نقل و ذخیره سازی هستند.

کارتن های مونتاژ شده کم هزینه، بادوام و سازگار با محیط زیست هستند. با این حال، همه جعبه ها برابر نیستند. یعنی از نظر مقاومت فشاری، ضخامت، مقاومت شیمیایی و عوامل دیگر بسیار متفاوت هستند.

لازم است بدانیم که چه مواردی جهت انتخاب جعبه کارتنی متناسب برای نیازهای بسته بندی شرکت ها مناسب هستند.

زمانی که باید جعبه کارتنی مناسبی را برای نیازهای بسته بندی خود انتخاب کنید، باید این را بدانید: استحکام و ساختار مقوا به طور مستقیم بر مقدار وزنی که یک جعبه می تواند حمل کند تأثیر می گذارد.

جعبه خیلی ضعیف ممکن است سوراخ یا فرو بریزد. از سوی دیگر، جعبه بیش از حد مقاوم به این معنی است که شما برای مواد هزینه اضافی پرداخت می کنید و به ضایعات محیطی اضافه می کنید و باعث آلودگی محیط زیست می شوید.

برای تعیین اینکه چگونه جعبه های کارتنی مونتاژ شده در برابر تأثیرات خارجی مقاومت می کنند – تا به شما کمک کنند هنگام انتخاب جعبه ها تصمیمی آگاهانه بگیرید – تولید کنندگان از روش آزمون های مخصوص کارتن مونتاژ شده، استفاده می کنند.

در اینجا خلاصه ای از آزمون های مخصوص کارتن مونتاژ شده مورد استفاده برای بررسی استحکام جعبه ها ی مخصوص آورده شده است.

آزمون های مخصوص کارتن مونتاژ شده

کارتن های مونتاژ شده را فقط در دو حالت پر و خالی می توان مورد آزمون قرار داد.

کارتن خالی فقط برای میزان مقاومت فشاری مورد تست قرار می گیرد اما کارتن های پر را در چند حالت مورد تست قرار می گیرد که شامل: تست لرزش، تست سقوط از ارتفاع، تست ضربه افقی و تست قدرت اتصالات کارتن، می شود.

تست کارتن مونتاژ شده خالی

در این آزمون کارتن خالی را در بین دو صفحه مسطح قرار می دهند و فشار منظم و تدریجی اعمال می کنند تا کارتن متلاشی شود.

مقدار حداکثر فشار قبل از متلاشی شدن کارتن معیار تحمل فشار کارتن خواهد بود. یکی از آزمون های مخصوص کارتن مونتاژ شده اینگونه است.

تست کارتن مونتاژ شده پر

برای تست یا آزمون کارتن پر بهتر است با محصول نهایی که قرار است در آن قرار گیرد پر شود ولی اگر به دلایلی مانند قیمت بالای محصول این کار مقدور نیست باید شبیه سازی شده و کارتن با متریالی با همان وزن، حجم و مرکز ثقل مشابه پر گردد.

برخی عوامل مهم در استقامت یک جعبه کارتنی

  • ابعاد
  • وزن
  • شکل و فرم
  • ضریب مقاومت ورق کارتن
  • چسب و آب چسب
  • نوع فلوت و تعداد لایه ها
  • ضخامت خطوط و لایه ها
  • مواده اولیه استفاده شده

جهت تعیین ماندگاری (نگه داشت) جعبه های کارتن از تاثیرات خارجی و همچنین کمک به شما در تصمیم گیری در زمانی که جعبه انتخاب می کنید، تولید کننده گان از آزمون های مخصوص کارتن مونتاژ شده استفاده می کنند.

در اینجا مجموعه ای از روش های تست جعبه ها با ورق کنگره دار جهت استقامت جعبه های کارتنی بیان شده است.

آزمون های مخصوص کارتن مونتاژ شده
آزمون های مخصوص کارتن مونتاژ شده

انواع روش های تست کارتن

–  تست فشردن لبه ECT(edge crush test)
–  استقامت از هم پاشیدن BST(bursting strength test)
–  مقاومت در برابر آب چسب Water Resistance of Gluing
–  اندازه گیری کاب Cobb Sizing Test
–  گرماژ و ضخامت کاغذ  Paper Grammage & Thickness
–  تست مقاومت نفوذ Puncture Resistance Test
–  مقاومت در برابر سایش Scuff Resistance Test
–  فشرده سازی جعبه BCT(box compression test)
–  تست ویبریشن Vibration Test
–  آنالیز شیمیایی  Chemical Analysis Test

جهت آشنایی بیشتر با انواع روش های تست کارتن در ادامه با ذکر مثال و تصاویر مرتبط با ما همراه باشید.

تست فشردن لبه ECT(edge crush test)

آزمون های مخصوص کارتن مونتاژ شده، یک از روش های بسیار معمول جهت تست استقامت و روی هم گذاری جعبه های کنگره دار است.

انباشت نادرست می تواند به کارتن های حمل نقل، فشار وارد کرده و علت از هم پاشیدن آنها باشد.

این تست در دهه ۹۰ میلادی توسعه داده شده است. هر یک از لبه های جعبه کارتن از ورق هایی ساخته شده است که شامل ۳ لایه یا لایه های بیشتر است.

بطور کلی یک ورق کارتن با شیار سازی بین دو ورق بصورت ساندویچی ساخته شده است. این شیار و پشته به عنوان فلوت شناخته شده است و این فلوت مقاومت ناهمسانگرد را برای یک جعبه فراهم می کند.

مزایا:

مزیت اینکار این است که جعبه ها می توانند فشار بیشتری را از نیروی وارده از یک جهت تحمل کنند.

روش دیگر این تست Right Flat Crush Test است. در تست ECT نیروی اعمال شده روی یک طرف(سمت) جعبه بصورت عمودی بر روی خط الراس اعمال می شود تا زمانی که آن از هم بپاشد یا خرد شود.

در تست right crush test یک حلقه بریده شده از جعبه جهت همان تست(قبلی) استفاده می شود، در حالی که در تست از هم پاشیدن مسطح، نیرویی بیش از اندازه معمول از یک طرف اعمال می شود.

نتایج تست ECT که بر اساس پوند بر اینچ خطی از لبه تحمل بار اندازه گیری می شود، به عنوان معیار ECT نشان داده می شود.

آزمون های مخصوص کارتن مونتاژ شده
آزمون های مخصوص کارتن مونتاژ شده

روش ECT درباره استقامت جعبه در انباشت روی هم و حمل با پالت اطلاعات دقیق تری می دهد.

همچنین جعبه های کنگره دار ارزیابی شده با ECT از ملزومات کمتری نسبت به BST استفاده می کند تا یک سطح مشابه استقامت را ارائه دهند.

این روش ارزان تر بوده و هزینه کمتری در ارزیابی ECT جعبه خریداری شده در حجم انبوه و گسترده دارد.

همچنین مهم است که بدانید که نتایج فوق(مقاومت کلی یک جعبه) ممکن است بر اساس چیدمان و آرایش هر یک از کارتن های کنگره ای متفاوت باشد.

از این رو دانستن انواع لایه گذاری و ساخت فلوت ورق قبل از اتخاذ تصمیم گیری مهم است.



تست استقامت از هم پاشیدن BST(bursting strength test)

یکی از آزمون های مخصوص کارتن مونتاژ شده این است که، استحکام جعبه را هنگامی که تحت فشار است اندازه بگیرد.
برای چه اینکار را می کنند؟ برای اینکه وزن دقیق یک جعبه، و چگونگی حمل و نقل آن را تعیین کنند.

روش تست BST یا تست mullen برای ضخامت ورق کارتن کنگره دار زمانی که فشار یا نیروی خاصی وجود دارد، صورت می گیرد.

تست از هم پاشیدن(انفجار) اندازه گیری نیروی لازم جهت له شدن یک ورق است.

در این رویه تست یک دیافراگم لاستیکی جهت وارد کردن فشار روی دیواره های جعبه کنگره دار تا زمانیکه از هم بپاشد انجام می شود.

دیافراگم با استفاده از فشار هیدرولیک و انبساط دیافراگم تا از هم پاشیدن عمل پرس را انجام می دهد.

ما قدرت ترکیدگی را بر حسب کیلوگرم بر سانتی متر مربع اندازه گیری می کنیم. ضریب ترکیدن به عنوان هزار برابر قدرت ترکیدن، تقسیم بر گرماژ تخته داده می شود.

ضریب ترکیدن = قدرت ترکیدن (کیلوگرم بر سانتی‌متر مربع) x 1000/گرم (گرم بر متر مربع)

مقایسه BST با ECT

بطور کلی تست BST روشی قدیمی تر از روش ECT است که ارزیابی کلی تری در باره استقامت کارتن می دهد.

غالبا تولید کننده گان بطور جداگانه فقط یک تست BST اجرا می کنند که کارایی بهتری در حمل و نقل آنها داده و اطلاعات مناسبی درباره حمل ناهنجار و دستی نسبت به حمل مرتب و روی هم چیده شده می دهد.

تست مقاومت در برابر آبچسب Water Resistance of Gluing

حتی اگر ورق کارتن بتواند آب را جذب کرده و آن را حفظ کند، آزمون های مخصوص کارتن مونتاژ شده جهت تست مقاومت در برابر آب چسب یا آب بندی هم دارای اهمیت است.

استاندارد FECO9 جهت تست مقاومت آبی آبچسب جعبه های مقوای(کاغذی) استفاده می شود.

در این نوع تست ورق های کنگره دار در آب غوطه ور شده تا مشاهده و بررسی شود که آیا خطوط چسب، استحکام و جذب آب لازم را دارند.

تست اندازه گیری کاب Cobb Sizing Test

از دیگر آزمون های مخصوص کارتن مونتاژ شده، تست اندازه گیری کاب است.

مواد اولیه که در ساخت ورق های کنگره دار استفاده می شوند غالبا تمایل به جذب و نگهداری آب دارند.

تستر برآورد Cobb جهت درجه بندی آب جذب شونده در ورق کارتن کاربرد دارند.

در این تست ابتدا ورق کنگره ای در معرض آب قرار گرفته و سپس با استفاده از فشردن آن، آب از نمونه خارج می شود.

معمولا بسته به کیفیت ورق کارتن تمامی آب آن خارج نمی شود، علی رغم اینکه با غلتک فلزی سنگین فشرده می شود.

اختلاف وزن به دلیل ذخیره آب به عنوان مقدار کاب شناخته شده است. هر میزان مقدار کاب کمتر باشد مقاومت در برابر آب نیز بیشتر خواهد بود. تست کاب جهت اخذ گواهی(داشتن گواهی) خاص، خصوصا مواردی که شامل بسته بندی مواد و محصولات خطرناک است، ضروری است.

تست گرماژ و ضخامت کاغذ  Paper Grammage & Thickness

گرماژ و ضخامت دو ویژگی ورق های کارتن کنگره دار هستند که کیفیت جعبه را تعیین می کنند.

در مشخصات جعبه های کارتن، گرماژ یا ضخامت بهترین معیار جهت در نظر گرفتن است و آن کاملا بر اساس نیاز بسته است.

در مواقعی که به لایه بیشتر نیاز باشد، از جعبه ای با ضخامت بالاتر استفاده می شود. فلوت های ورق های کنگره دار بزرگتر بوده و هوای بیشتری در آنها حبس می شود.

ورق های نازک با تراکم فلوت بیشتر گرماژ بیشتری دارند.

چنین جعبه هایی زمانی کاربرد دارند که بسته بندی بایستی فشرده تر و سفت تر باشد.

ضخامت معمولاً بر حسب میلی متر و گرما بر حسب گرم بر متر مربع (g/m2) بیان می شود.

تخته‌های نازک‌تر برای تا کردن راحت‌تر، سبک‌تر و مناسب‌تر برای چاپ یا جزئیات هستند. ضخیم ترها محکم تر و مناسب تر برای حمل و نقل سنگین هستند.

معمولاً نوع فلوت (A، B، C، E، یا F) استحکام مقوا را تعیین می کند که C رایج ترین آن (4.0 میلی متر) است.

آزمون های مخصوص کارتن مونتاژ شده
آزمون های مخصوص کارتن مونتاژ شده

تست مقاومت نفوذ Puncture Resistance Test

روش های تست مقاومت نفوذ، جهت آزمایش این است که چگونه (و با سلامت) یک جعبه می تواند ضربه ای را که توسط وزنه هرمی شکل وارد شود را تحمل کند.

هدف از این تست شبیه سازی برخوردهای جعبه ها با لبه های تیز یا اشیاء تیز که ممکن است در یک حمل طولانی مدت توسط کارکنان حمل، یا وسیله حمل، ایجاد شود است.

جهت ارزیابی از یک تستر استقامت نفوذ همراه با بازو یا سر هرمی شکل که از جنس استیل است، استفاده می شود، که به لحاظ فیزیکی با قوس ۹۰ درجه به ورقه مقوا ضربه می زند. استانداردهای تست جعبه کنگره ای جهت مقاومت تست نفوذ شامل Fefco5 یا ISO3036 است.

تست مقاومت در برابر سایش Scuff Resistance Test

آزمون های مخصوص کارتن مونتاژ شده جهت دوام جعبه های چاپ شده یا رنگ شده بررسی می شود تا در برابر سایش مقاومت کنند.
چرا از این تست استفاده می کنند؟ برای اطمینان از اینکه متن چاپ شده روی جعبه مقوایی می تواند مالش و پوشیدن را حفظ کند.

چاپ کردن بخش جدای ناپذیری از بسته بندی است.

مهم است که بدانید چگونه برچسب ها و چاپ ها می توانند خراشیده شدن و سایش را تحمل کنند.

تست ساترلند راب وجود دارد که یک روش تست استاندارد صنعتی است. سطوح پوشش داده شده مانند کاغذ، فیلم، مقوا و تمام مواد چاپی دیگر با استفاده از این روش آزمایش می شوند.

همچنین روش های تست سایش جعبه های کارتن کنگره دار جایگزین، جهت مقاومت خراش وجود دارند که شامل تست کننده های سایش دوار، و پاک کردن با دست هستند.

تست مقاومت scuff خصوصا جهت صنایع دارو سازی و پزشکی که برچسب و خوانایی آن از اهمیت بالایی برخوردار است، مهم است.

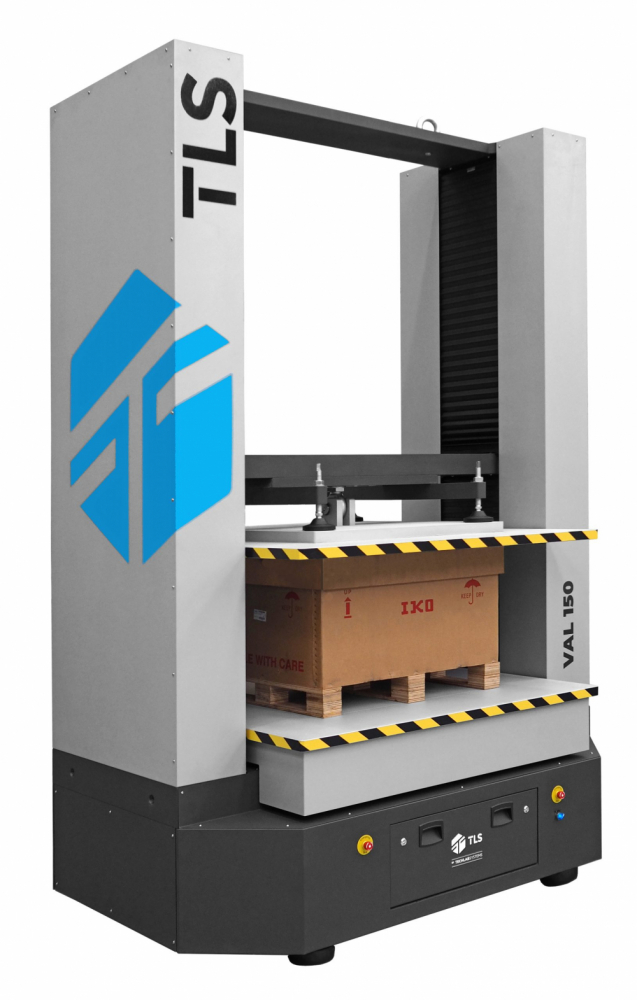

تست فشرده سازی جعبه BCT(box compression test)

تست فشرده سازی جعبه کارتن به نام تست فشرده سازی ظروف (نگهدارنده) نیز شناخته شده است.

در این روش آزمون های مخصوص کارتن مونتاژ شده، ارزیابی می شود که چه مقدار بار می تواند روی جعبه گذاشته شود تا اینکه شکل آن تغییر یابد و میزان تغییر شکل آن چگونه است.

این روش به خوبی نشان می دهد که چه تعداد جعبه روی هم بگذاریم، بدون اینکه آسیبی به متحوای جعبه های پایین تر برسد.

این نوع تست استقامت، اهمیت داشته و اغلب توسط صنایعی که بسته های آنها بصورت انبوه و عمده ترانزیت می شود لازم و ضروری می باشد.

جعبه ها در جهت های مختلف آزمایش شده و اگر در طراحی و ساخت جعبه از تکیه گاه های داخلی مانند تقویت چوبی یا لایه گذاری ورق کنگره ای داشته باشد، چنین فاکتورها نیز در نظر گرفته می شود. ( ✅توجه! اگر میخواهید بدانید جعبه هاردباکس چیست، یک مطلب عالی در صنعت کارتن برای شما تهیه کردیم!)

همچنین در مقاومت فشاری جعبه کارتن کنگره دار می توان از فرمول McKee استفاده کرد که در محاسبه آن مقادیر ECT , CBT(ضخامت) و P در نظر گرفته شده اند.

آزمون های مخصوص کارتن مونتاژ شده
آزمون های مخصوص کارتن مونتاژ شده

تست ویبریشن Vibration Test

اتومبیل های مدرن کمی نرم تر از اتومبیل های قدیمی حرکت کرده و کامیون های حامل بسته ها، تکان ها و لرزش بیشتری از اتومبیل دارند.

همچنین حمل در جاده های ناهموار مشکل را بیشتر خواهد کرد.

تست ویبریشن یکی از آزمون های مخصوص کارتن مونتاژ شده است که برای استقامت جعبه ها هنگام تکان های ماشین، گرفته می شود.

این تست به منظور ارزیابی عملکرد جعبه نگهدارنده، همراه بسته بندی داخل آنها و درب بیرونی از نظر استقامت و محافظت از محصول است.

برای این کار از میز لرزاننده یا تکان دهنده استفاده می شود که جعبه محتوا را بصورت پر یا خالی از محصول آزمایش می کند.

در این رویه معمولا از استاندارد ASTM D999-08 استفاده می کنند.

تست آنالیز شیمیایی Chemical Analysis Test

تجزیه تحلیل شیمیایی جهت کاربردهای خاص که در آن ماهیت ورق کارتن (و فیبر) همچنین میزان استقامت در مقابل مواد شیمیایی خاص، تست و بررسی می شوند.

تجزیه تحلیل ورق با بررسی میکروسکوپی ورق، جهت بررسی انواع کاغذ استفاده شده در ساخت است.

علاوه بر این، میزان رطوبت و Ph ورق نیز تعیین می شود.

انتخاب جعبه مناسب جهت نیازهای شما

آزمون های مخصوص کارتن مونتاژ شده به شما کمک می کند تا نوع مناسب جعبه را برای نیازهای تجاری خود تعیین کنید.

اکثر جعبه ها دارای مهر گواهی جعبه ساز هستند که مشخصات و استحکام جعبه را فهرست می کند.

به عنوان مثال، مقدار ECT به شما امکان می دهد مقدار وزنی را که یک بسته می تواند حمل کند محاسبه کنید.

یا، تست فشرده سازی جعبه به تعیین استحکام انباشتگی کمک می کند که به ویژه هنگام حمل و نقل و حمل و نقل مهم است.

ما در این مقاله آزمون های مخصوص کارتن مونتاژ شده و میزان تحمل ورق و کارتن در برابر شرایط مختلف را بصورت تیتروار برای شما بیان کردیم.

همچنین بهتر است این را بدانید که آزمون های مخصوص کارتن مونتاژ شده در فرآیند کارتن سازی نقش بسزایی دارد. پس

برای یافتن جعبه مناسب زمان بگذارید. این می تواند شما را در هزینه های زیادی صرفه جویی کند و هدر رفت مواد را کاهش دهد.??
